Installer soi-même le devolo Giga Bridge – Comment ça marche

Nous vous informons sur les connaissances techniques préalables nécessaires, les outils et le temps requis.

Installation avec câble coaxial

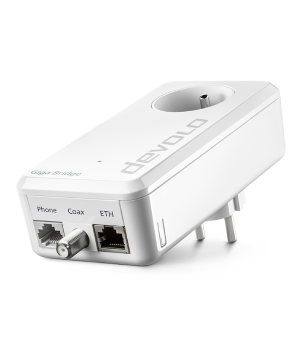

Le devolo Giga Bridge utilise la technologie G.hn (point à point) pour transmettre le signal Internet via la ligne coaxiale (TV/SAT). Le Giga Bridge de devolo peut être raccordé sans problème, même pour les non-experts.

Étape par étape

Préparation : Le devolo Giga Bridge ne peut être utilisé que sur des câbles coaxiaux libres. Veillez à ce qu'il n'y ait pas d'autres signaux (par ex. TV ou radio) sur cette ligne.
Étape 1 : Branchez les deux adaptateurs du devolo Giga Bridge dans une prise chacun et reliez-les via les prises téléphoniques à l'aide du câble réseau fourni. Pendant le couplage, les LEDs des deux appareils clignotent en blanc. Après environ trois minutes, le jumelage est terminé et les LEDs s'allument en blanc en continu. Après le jumelage, vous pouvez retirer l'un des adaptateurs et le câble réseau.
Étape 2 : Connectez la terminaison de réseau optique (ONT) et le Giga Bridge en branchant un câble réseau dans la prise Ethernet (ETH) du Giga Bridge et dans la prise Ethernet de l'ONT (terminaison de réseau optique)
Étape 3 : Dévissez le câble coaxial existant de la connexion et raccordez-le au Giga Bridge de devolo. Si le câble est trop court, vous pouvez le rallonger à l'aide du connecteur coaxial fiche F et du câble coaxial supplémentaire fourni. L'installation de la première partie du Giga Bridge de devolo est ainsi terminée.
Étape 4 : Branchez le deuxième adaptateur dans une prise à proximité du routeur. Retirez le câble du routeur qui le relie à la prise téléphonique (prise DSL). Vissez le câble coaxial fourni d'abord sur la prise coaxiale du devolo Giga Bridge et ensuite sur la connexion coaxiale de votre prise multimédia. Reliez la prise Ethernet (ETH) du Giga Bridge au port WAN (Wide Area Network/ couleur : généralement bleu) de la box Internet à l'aide du câble réseau fourni. C'est fait !

Les questions et réponses les plus importantes sur l'auto-installation

Quelles sont les exigences de construction nécessaires ?

2 x prises de courant (1x près de l'ONT et de l'APL /1x près du routeur/prise de raccordement coaxial (par ex. salon au niveau de la télévision ou autre pièce avec télévision/raccordement coaxial existant).

Le devolo Giga Bridge transmet l'Internet en fibre optique via des lignes téléphoniques ou coaxiales. Vous pouvez donc choisir entre deux scénarios en fonction de la disponibilité des lignes. Dans l'installation téléphonique (scénario A), le signal G.hn est transmis via au moins deux fils téléphoniques, dans l'installation coaxiale (scénario B) via un câblage coaxial standard. Les adaptateurs Giga Bridge eux-mêmes peuvent être utilisés universellement pour le fonctionnement téléphonique ou coaxial, les différences entre les deux ensembles proposés se situent au niveau des accessoires joints (câbles, prises et connecteurs).

Les prises situées à une distance d'environ 1,5 mètre des prises de raccordement sont généralement déjà disponibles, car les ONT / APL & routeurs nécessitent de toute façon une alimentation électrique de 230V. Les deux adaptateurs du Giga Bridge ont une prise intégrée, donc ces prises peuvent toujours être utilisées et les unités d'alimentation de l'ONT et du routeur sont simplement branchées dans la prise sur le dessus du Giga Bridge.

Le scénario A nécessite une ligne téléphonique existante avec au moins deux fils. Avant l'installation, il faut s'assurer qu'aucun autre appareil n'est utilisé sur cette ligne. Pour le scénario B, une ligne coaxiale existante est nécessaire. Avant l'installation, il faut s'assurer qu'aucun autre signal (TV ou satellite) n'est transmis sur cette ligne.

De combien de temps ai-je besoin ?

Pour une installation standard, il faut compter environ 20 à max. 45 minutes pour l'installation.

De quels outils ai-je besoin ?

Scénario A :

Tournevis à fente pour ouvrir le boîtier de raccordement téléphonique.

Scénario B :

Tournevis à fente pour ouvrir le boîtier de raccordement coaxial et clé à fourche (taille 11) pour desserrer les connecteurs coaxiaux.

Que contient le kit de démarrage ?

Le kit de démarrage pour lignes coaxiales comprend :

2 x adaptateurs devolo Giga Bridge
1 x manuel d'installation traduit en 7 langues : DE/EN/ES/FR/IT/NL/PT
1 x câble Ethernet pour le raccordement du port Ethernet (ETH) du Giga Bridge à l'ONT/converteur media
1 x câble Ethernet pour la connexion du port Ethernet (ETH) du Giga Bridge avec le port WAN du routeur
1 x câble coaxial avec deux connecteurs de type F pour la connexion du port coaxial du Giga Bridge avec le câblage coaxial de l’ONT
1 x câble coaxial avec deux connecteurs de type F pour connecter le port coaxial du Giga Bridge avec la sortie coaxiale à l'emplacement du routeur
1 x coupleur (connecteur de type F)
1 x coupleur (prise murale TV)

Vous avez besoin d'une aide téléphonique rapide pour votre installation ?

Contactez notre support technique :

+33 (0)185 854 925*

_{Du lundi au vendredi de 09h00 à 20h00 et le samedi de 10h00 à 18h00.}

^{*tarif national ; les prix peuvent varier pour les connexions internationales.}

Contact d'assistance par e-mail : support@devolo.fr

Installation avec câble téléphonique

Le devolo Giga Bridge utilise la technologie G.hn (point à point) pour transmettre le signal Internet via la ligne téléphonique. Le Giga Bridge de devolo peut être raccordé sans problème, même pour les non-experts.
